Suurennusverkko Oksimäki - Santavuori

Suurennusverkon pisteet. Kuva Maanmittauslaitoksen arkistosta.

Kun perusviivan tarkka pituus oli saatu mitattua, piti se vielä suurentaa ns. suurennusverkon avulla, jolloin sen mittakaava ja sivujen pituudet saatiin laskettua varsinaisen isomman 1.lk kolmion yhden sivun pituudeksi.

Kuvan keskellä näkyy kenttäperusviiva Mansikkakylä - Rannanmäki, jonka päätepisteistä saatiin laskettua kulmamittausten avulla Oksivuoren ja Santavuoren etäisyydet.

Matematiikka tuossa toimii niin, että kun kolmion yhden sivun pituus tunnetaan, niin muut sivut voidaan laskea tarkkojen kulmien avulla.

Näin pystytään etenemään kolmio kolmiolta pelkillä kulmamittauksilla, kun yhden sivun pituus on saatu laskettua tai mitattua.

Isommat 1.lk kolmiot Pässilänvuorelta

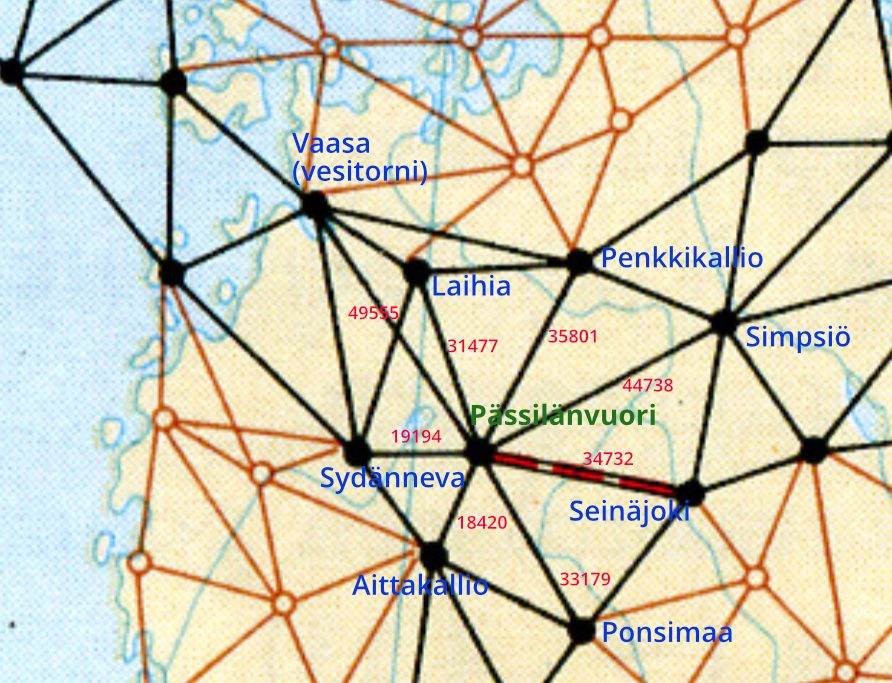

1.lk kolmiot Pässilänvuorelta. Etäisyydet liittyviin tornihin metreinä. Kuva Esa Laitila.

Suurennusverkon tarkoitus oli saada laskettua sivunpituus Pässilänvuori - Seinäjoki.

Ja kun yksi sivunpituus tunnettiin, niin tarkkojen kulmamittausten avulla voitiin muodostaa kaksi pääverkon kolmiota, joiden muut sivunpituudet saatiin johdettua matemaattisella kaavalla.

Kulmamittaukset tehtiin Simpsiön torniin Lapualle, ja Ponsimaahan Jalasjärvelle.

Edellä lasketuista kolmioista saatiin taas tarkkojen kulmamittausten ja matematiikan avulla johdettua muutkin 1lk. kolmiot, jotka näihin pisteisiin liittyivät.

Ja näin edettiin niin kauan kunnes päästiin taas seuraavaan kenttäperusviivaan asti.

Mittauksia

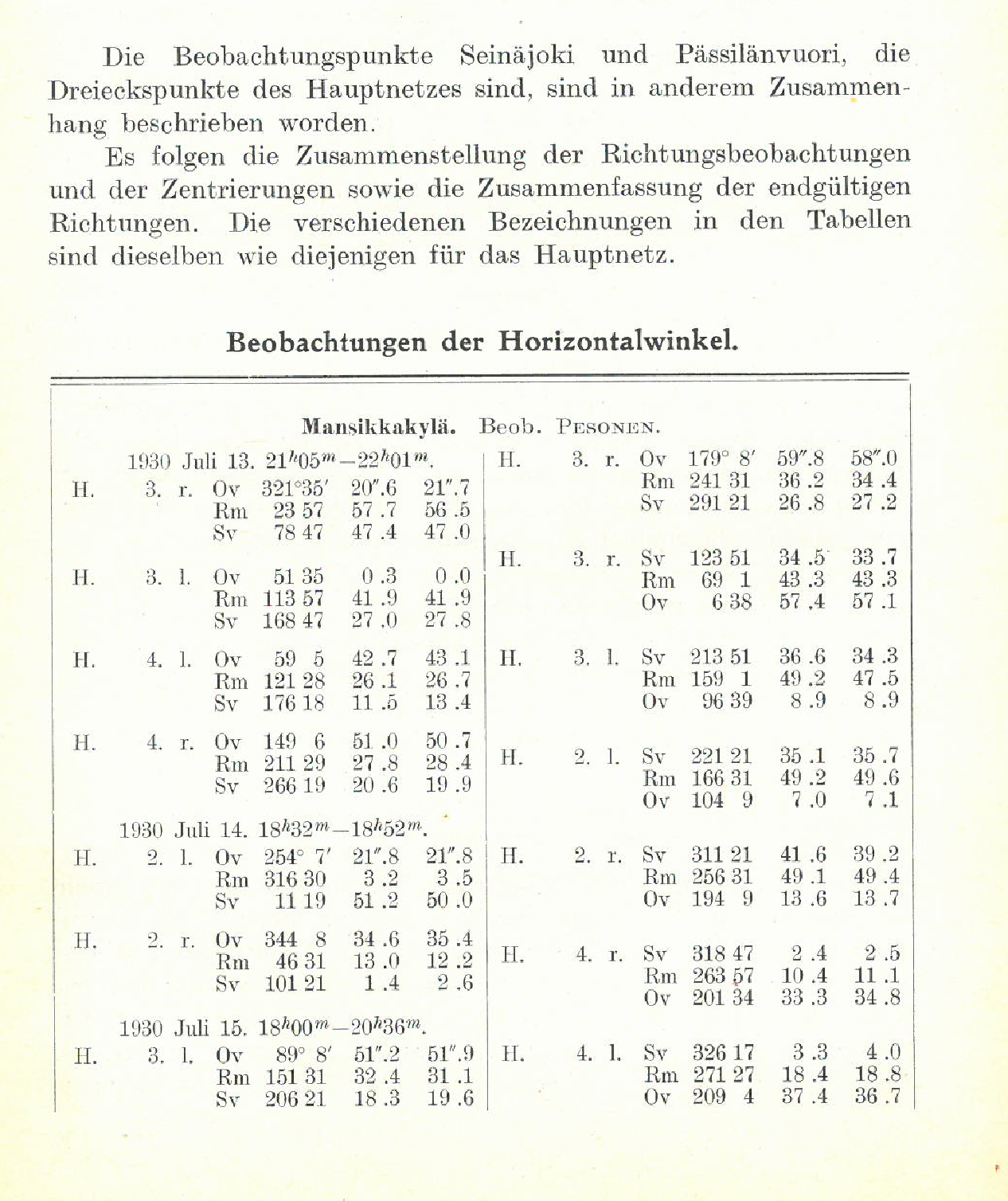

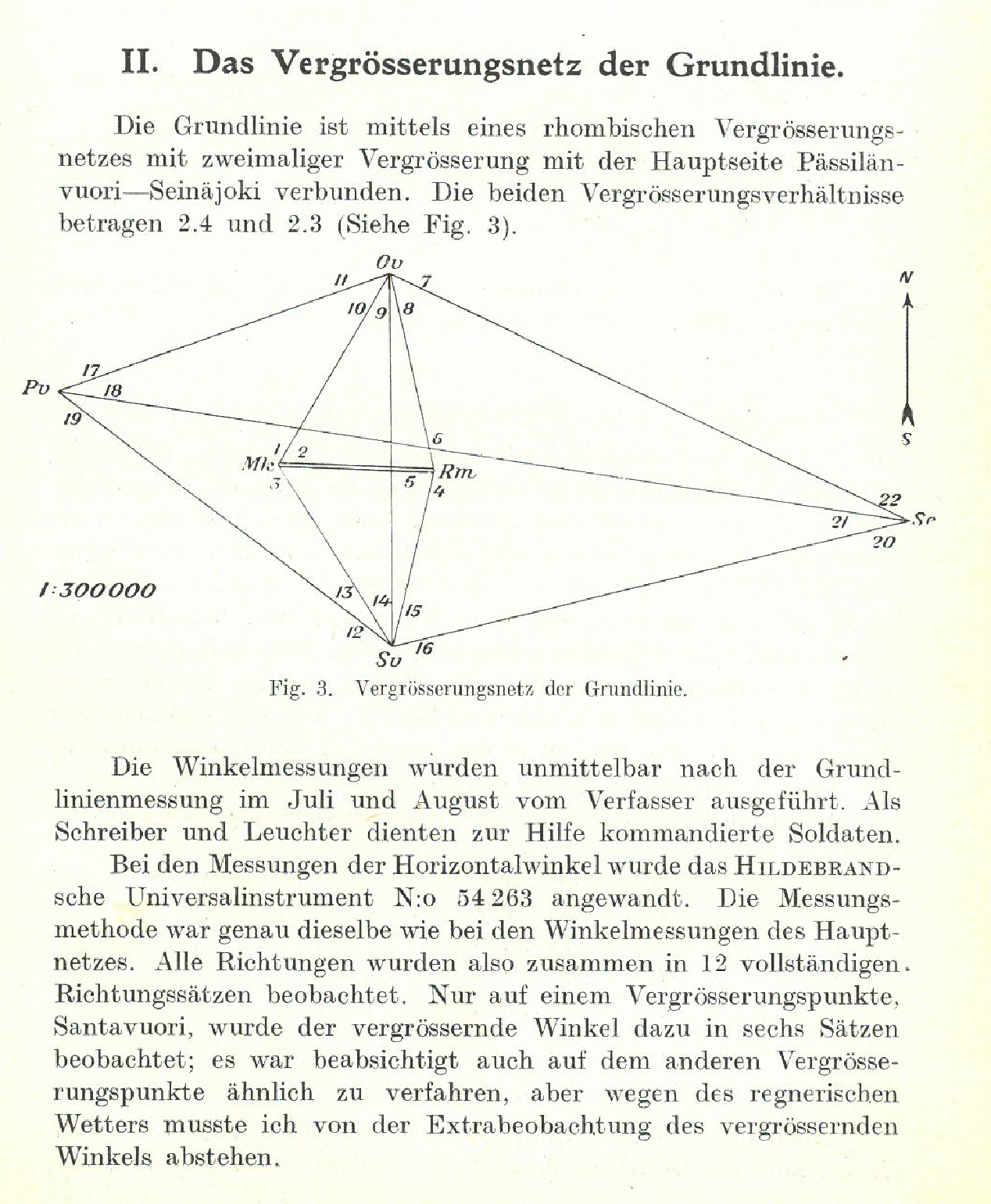

Tässä vielä pari kuvaa Geodeettisen laitoksen julkaisusta 18, jossa otteita mittauksista :
